Grafiksystem

  • Darstellung von Netzen mit Knoten, Rohrsträngen, Pumpen, Behältern, Armaturen (einschließlich Hydranten), Rückschlagklappen, Regler, Einspeisewerke, Wärmetauscher, Abnehmern, Druckzonengrenzen usw.

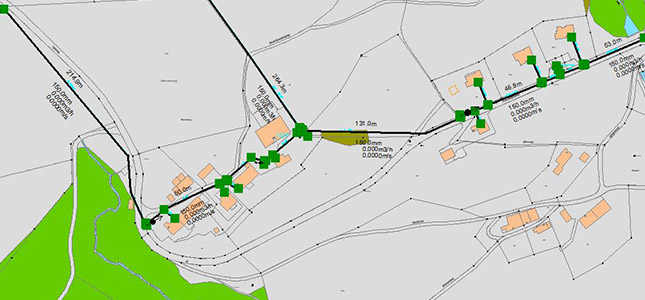

  • Darstellung von Anschlussnetzen mit Hausanschlussleitungen, Häusern, Zählern, Abgängen (Knoten bei Attributänderungen oder Verzweigungen), Knickpunkten, Schiebern und Hydranten (Wasser)
  • Topologieprüfung
  • Variable Fachdatenposition für Knoten und Leitungen
  • Fachdaten der verwendeten Objekte verknüpft mit freien Texten beliebiger Darstellung und Anordnung
  • Automatisches Zuweisen von Elementen zur Leitung (Schieber, Hydranten, …) und Hausanschlussleitung
  • Automatische Erzeugung fehlender Knoten
  • Automatische Erzeugung fehlender Häuser
  • Mehrere Anschlüsse pro Haus
  • HA-Leitungen zwischen Häusern
  • Mehrere HA-Leitungen mit HA-Knoten
  • Automatische Verbindung benachbarter Elemente
  • Automatische Zuweisung von Schiebern, Hydranten, HA-Verbindungen, Schäden und HA-Schiebern
  • Zusammenfassen getrennt gespeicherter Netze
  • Einsatz für beliebige Koordinatensysteme, auch als Schemaplan bzw. lageähnlichem Plan
  • Eingabe und Änderung von Daten einzelner Netzelemente
  • Blattschnittloses Verschieben und Zoomen von Netzen, Darstellung in ausgewählten Maßstäben (z.B. 1:500, 1:5000, 1:10.000, 1:25.000)
  • Ausgabe nach frei definierbarem Blattschnitt
  • Einfärben des Netzes in wählbaren Stufen in Abhängigkeit des Wertes von Fachdaten (z.B. Fließgeschwindigkeit, Durchflussmengen, Drücke, …)
  • Farbige Darstellung beliebiger Felder z.B. für Druckzonen
  • Farbige Darstellung mit Farbverläufen
  • Darstellung von Knoteneinzugsgrenzen (Thiessen-Polygone)
  • Darstellung von Drucklinienplänen für ausgewählte Rohrstränge auf Bildschirm, Plotter und Drucker
  • Darstellung von Sachdaten nach Strichstärke, Strichtyp, Blinkend, Schraffur, Alarmflächen, Konturlinien, Hintergrundfarbverlauf, Einzugsgrenzen, Textdarstellung und Elementgröße mit Filtermöglichkeit
  • Eingabe freier Linien und Texte
  • Einlesen von Hintergrundbildern
  • Rasterformat, z. B. von gescannten Bestandsplänen in den verschiedenen Formaten (z.B. TIFF, BMP) mit Angabe der Lagekoordinaten
  • Rasterformate mit Lagekoordinaten, z.B. Pläne vom Landesvermessungsamt
  • Vektorformat (z.B. DXF, DWG)
  • Maßstabsabhängige Einblendung von Hintergrundbildern
  • Freikonfigurierbares Legendenfenster (Druck, Durchfluss, usw.)
